Axure:一个简单的进度条,了解“触发事件”动作

来源:站长之家     2018年08月17日46:09
字号:T|T


本文通过制作一个简单的进度条,顺便来了解一下“触发事件”动作。

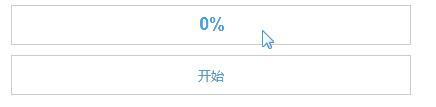

先看效果:


涉及知识点:

“设置尺寸”动作;

元件变量:Target;

元件属性:height(元件高度)、width(元件宽度);

数学函数:math.floor() – 返回小于或等于一个给定数字的最大整数 —— 算法;

了解“触发事件”动作 —— 循环关键点;

了解“等待”动作 —— 与觖发动作结合使用才能有效循环;

了解动作执行的前提条件。

实现目标:

完成需求:点击开始,进度条自动填充满,并在此过程中不断更新当前进度 – 百分比;

练习目的:通过使用“触发事件”,完成自循环及停止循环。有别于常用的动态面板循环机制。

难点:如果只是自动充满,那么用一下设置尺寸,加一个动画就可以搞定。但是这个百分比一直在变,就需要动一点点小心思了。

以下是具体步骤

1. 准备素材

三个矩形:

(1)背景框 – 命名为背景框

填充颜色:不透明度0(即全透明)—— 目的:底下的进度条变化时能看到 —— 重要;

元件宽高:400 * 40 —— 重要,但可自动设置;

元件层级:置于顶层(至少要保持在进度条的上面) —— 重要;

默认文字:0% —— 不重要,可无任何文字。后期动作执行之后会自动显示;

文字大小、文字颜色、文字排版、线段等都不重要,可自动设置。

问题思考:为什么填充颜色是全透明的,文字及边框还可见呢?

怎么设置能让它们一起透明呢?

(2)进度条

填充颜色:与背景色不同即可 —— 此用例使用的是CCCCCC,可自行设置其他颜色 —— 重要;

元件宽高:1 * 40 —— 默认是进度是0,所以宽为0,但是axure元件宽高的最小值只能到1,故此处是1。高不可大于背景框的高 —— 重要;

元件层级:置于底层(至少要保持在背景框的下面) —— 重要;

元件位置:等于背景框位置(左上角);

不要放文字。

(3)开始按钮

无特殊说明,可自行设置。用于交互动作(此处是点击)。

也可以省去此元件,直接将交互动作放置于“背景框”,或者页面载入时……


由到进度条为宽度1,与背景框的边线重合了,故好像没有进度条。

2. 动作设置

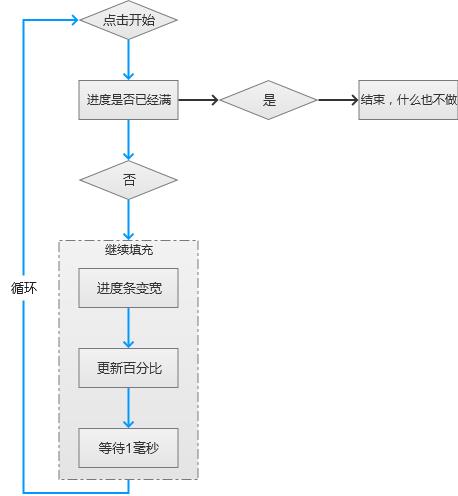

梳理一下进度条执行的逻辑,尝试画个流程图。


翻译成大白话就是:

如果进度条满了,

就不执行(什么都不做),如果没满就:

改变进度条的宽度;

更新百分比;

等待 1 毫秒。

再来一次 – 再执行一次“点击开始”。

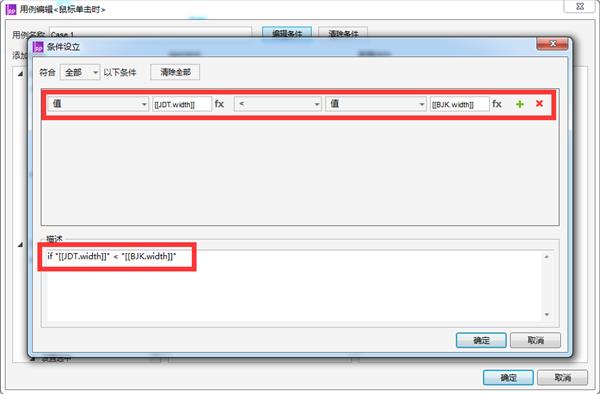

第 1 步:设置前置条件

示例中前置条件为:进度条的宽度小于背景框时。


此处用到了width属性,元件的宽度。

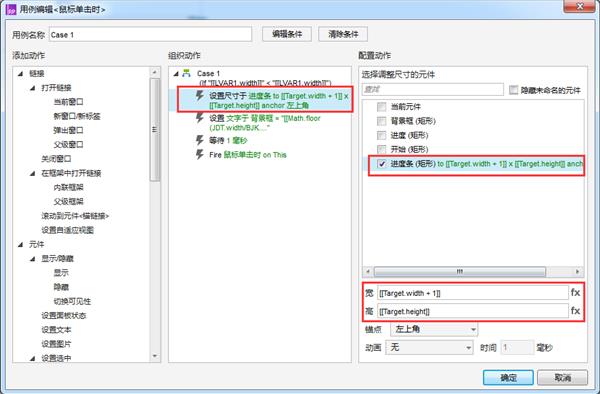

第 2 步:填充 —— 调整进度条的宽度


元件变量Target,是指目标元件(被动方),与之对应的是This(当前元件,主动方)。可以这样理解,A和B打架,A打了B一巴掌,那么A就是this(主动方),就是target(被动方)。所以,可以用Target、This变量节省设置一些局部变量。

此处用到了height属性,元件的高度。两个公式的意思:宽自增1,高不变。

使用常用变量有利于原型的迁移及变动。

思考一下:此处为什么不直接用数字?

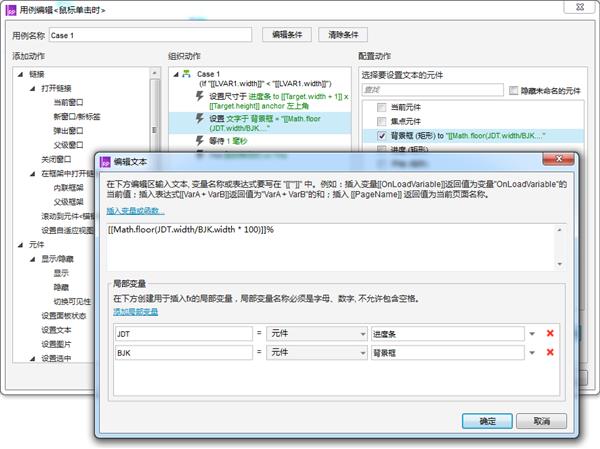

第 3 步:更新百分比

计算公式 —— 进度条宽度 除于 背景框宽度,再将该值转换成百分值。


使用了math.floor()函数——[[Math.floor(JDT.width/BJK.width * 100)]]%

JDT.width/BJK.width —— 进度条宽度除于背景框宽度 的值,会带有小数点;

* 100 —— 百分号前面的数值,所以要乘以100;

math.floor() —— 返回小于或等于一个给定数字的最大整数,去除小数点。

例如:math.floor(99.9)得出来的结果是99;

% —— 最后面的“%”纯字符显示,用于显示。

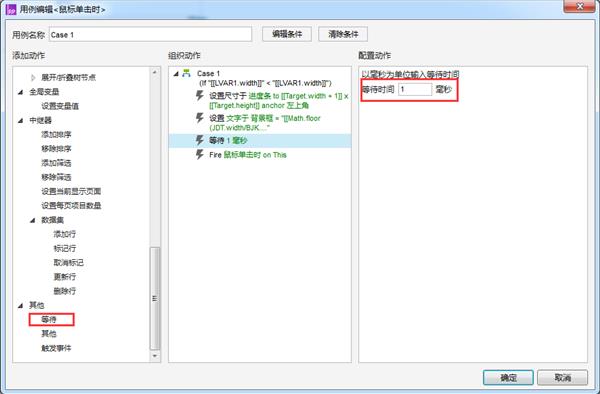

第 4 步:等待 1 毫秒


根据自己想要的效果,自行调整该值大小 —— 即等多久再执行一次,体现到循环的速度上面。切记一定要等待至少 1 毫秒,要不然循环会失败。

注:不构成循环的情况,可以不用等待。

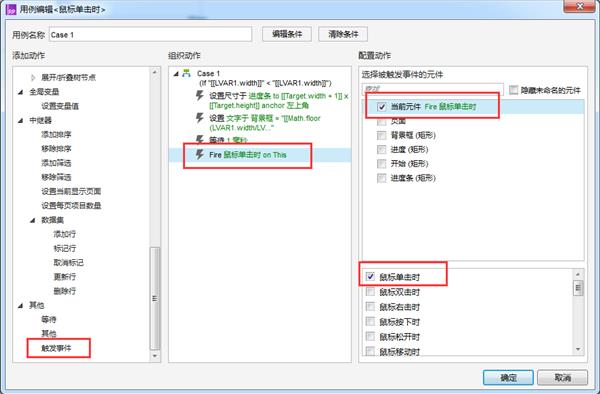

第 5 步:触发事件


步骤:

选择被触发事件的元件 —— 此时是触发自己,所以直接勾选当前元件;

配置被触发的动作:要该元件做什么? —— 此时是要触发该元件鼠标单击动作(因为目前的方法都是配在该动作里面)。至此,进度条交互效果全部完成,快去预览看一下效果吧!

写在后面

触发事件功能,相当于是调用已有方法。

即,当N个元件都要使用某一个方法时,以前的办法是,复制N份,后期调整一下非常不方便。若灵活使用触发事件,节可以节省很多重复的步骤,同时维护起来也会更方便一些。

后期的教程中,将会看到更多的使用触发事件的例子

原型:普通进度条
